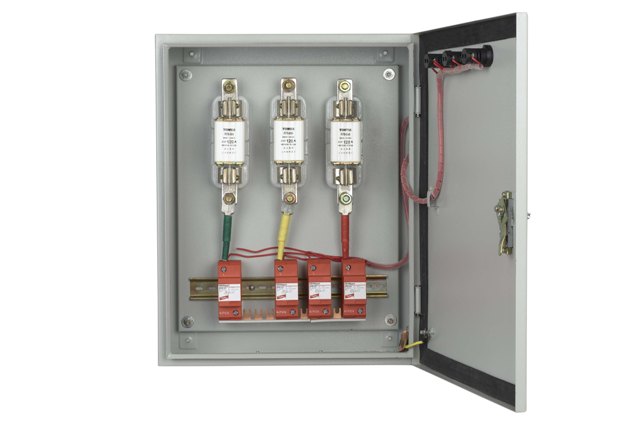

AT PORT/4P-B100三相電源B級避雷箱
安裝：安裝于配電房總配電柜或大樓樓層配電箱處，屬第一級（B級）電源保護，最大能承受100KA雷擊電流（10／350）。
該裝置可將電源線聯于防雷等電位中，用在雷擊區電源第一級防雷，滅弧能力強，與下級避雷器配合使用，如與AT T385（40KA）C級避雷器, 能自行斷開不大于50KA的后續電流。
|
型號 |
|
AT PORT/4P-B100三相
|
|
測試依據 |
|
EDIN VDE0675-6:1989-11和 -6/AI:1996-03
|
|
額定電壓（最大持續操作電壓） |
Uc
|
255V/50HZ
|
|
閃電脈沖電流（10/350） |
Iimp
|
50KA
|
|
兩相或多相 |
Iimp
|
100KA
|
|
電壓保護級別（1.2/50） |
Up
|
≤4KV
|
|
響應時間 |
tA
|
≤100ns
|
|
工作溫區 |
?
|
-40℃～+80℃
|
|
安裝導體截面 |
|
最小10mm2的單股線，最大50mm2的多股線/35mm2的單股線 |
|
絕緣電阻 |
Risol
|
≥103M?
|
|
保護等級 |
|
IP20
|
|
規格尺寸 |
|
500mm×400mm×150mm
|
 |
71、AT－PORT/4P-B100一級三相電源避雷器
